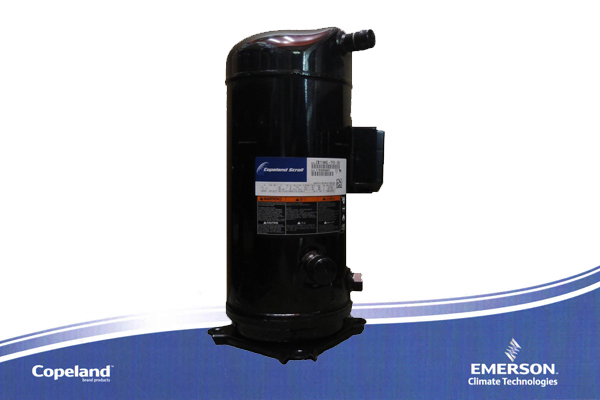

谷輪渦旋制冷壓縮機屬一種容積式壓縮的制冷壓縮機，壓縮部件由動渦旋盤和靜渦旋組成。包括使通過制冷壓縮機殼體的氣體的分路流動方式以減少夾帶的油的許多結構特征。在進入殼體之后，某些氣體向上流動以減少了向下朝向油的流動的氣體量。為了實現這目的，制冷壓縮機的電動機可以被套筒包圍，該套筒具有用于引導氣流到達電動機的上和下定子端部諸匝線圈的上和下孔。

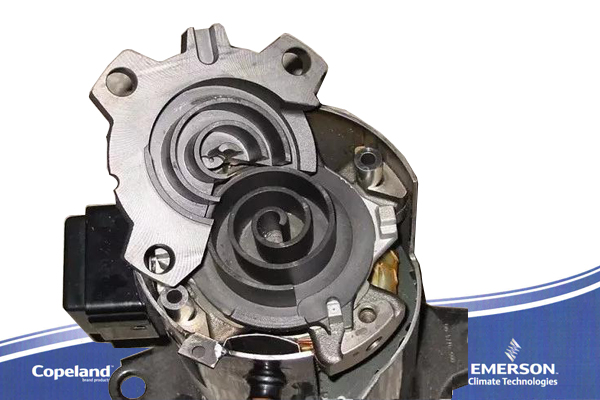

谷輪渦旋式制冷壓縮機有兩種結構：自轉型和公轉型。渦旋制冷壓縮機主要由兩個渦旋盤相錯180°對置而成，其中一個是固定渦旋盤，而另一個是旋轉渦旋盤，它們?cè)趲讞l直線(在橫截面上則是幾個點)上接觸并形成一系列月牙形容積。 旋轉渦旋盤由一個偏心距很小的曲柄軸驅動，繞固定渦旋盤平動，兩者間的接觸線在運轉中沿渦旋曲面移動。它們之間的相對位置，借安裝在旋轉渦旋盤與固定部件間的十字滑環來保證。

運動基本原理

變頻渦旋制冷壓縮機工作原理

制冷壓縮機容量是通過壓縮機馬達的轉速來改變的。當室內負荷要求高時，壓縮機馬達頻率隨之增大，從而導致馬達轉速更快，容量升高。當室內負荷要求降低時，制冷壓縮機的頻率減小，從而使容量降低。

數碼渦旋制冷壓縮機工作原理

制冷壓縮機容量是通過渦旋盤的周期性嚙合與拓開來改變的。當外部電磁閥關閉時，制冷壓縮機輸出容量，處于負載狀態，當外部電磁閥打開時，制冷壓縮機無容量輸出，處于卸載狀態。數碼渦旋制冷壓縮機通過在一個時間周期內負載與卸載的時間比例來實現的。

區別：

數碼渦旋技術輸出在10%~100%之間，是通過改變加載時間的比例即可改變制冷壓縮機輸出，從而實現連續容量輸出，既無級輸出；

變頻技術工作頻率范圍在52赫茲到210赫茲之間，制冷壓縮機以有限的容量級別運轉（例：21級），所以容量輸出是間斷的。而且，當室內負荷突然從小變大時，壓縮機的頻率增加需要經過中間過渡段。
